Reportage-photos : de la fabrication à l’installation d’une antenne-pylône Free Mobile

Grâce aux nombreuses photos et explications d’un ingénieur d’étude électronique numérique/analogique et Radiofréquence, Univers Freebox vous propose régulièrement de découvrir les infrastructures du réseau mobile de Free (3G/4G/4G+).

Aujourd’hui, nous vous proposons un reportage-photos autour de l’installation d’une antenne Free Mobile, quelques explications sur la structure principale d’un pylône. Celui-ci est fabriquésuivant des normes et des procédés de fabrication très exigeante. Des tôles d’acier avec une épaisseur importante et des trames de grande longueur sont nécessaires pour la fabrication d’un pylône.

Les outils nécessaires pour la fabrication sont tout aussi impressionnants : Rouleuses fortes épaisseurs, presses plieuses, machines d’oxycoupage, équipements de soudage, fraiseuses, cintreuses, cisailles, etc… Dans un premier temps, l’acier va subir un découpage laser pour obtenir une trame de type cylindre. Chaque trame va être ensuite roulée sur une rouleuse de forte épaisseur pour obtenir le cylindre désiré (la structure principale du pylône). Des soudeuses vont s’occuper d’effectuer les soudures sur le montant de la section en forme d’hélicoïdal.

Plusieurs pièces de la structure principale sont fabriquées séparément avant soudage, comme la base de la section inférieur et les extrémités qui permettront de fixer ensemble les sections via des brides boulonnées. Une pièce conique est soudée avec le cylindre de la section supérieur pour l’adapter au diamètre de la section inférieure. Après toutes les étapes de fabrication et de contrôles effectués, les sections et les pièces en métal subissent une galvanisation à chaud permettant une protection contre la corrosion. Deux peintures antirouille sont appliquées pour améliorer l’intégration paysagère de la structure.

Le pylône autostable de ce reportage est de type monopoles. Ce type de pylône est souvent privilégié pour des raisons d’esthétique, d’intégration et une emprise au sol réduite.

Quels sont les caractéristiques :

  Hauteur de 36 mètres (le pylône est décomposé en trois sections).

  Chargement antennaire maximum : 8m²

  Echelle extérieur technique avec système anti-chute.

  Une plateforme de travail pour la partie antennes.

  Une plateforme de travail pour la partie concernant les Faisceaux Hertziens (FH)

  Supports d’antennes, FH et projecteurs.

Reportage-photos (cliquez sur les images si vous souhaitez les agrandir) :

Une grue deux essieux est présente pour décharger les trois sections du camion.

Les différentes protections sont retirées.

Levage de la section supérieur.

Levage puis assemblage de la section inférieur avec la section 2 à l’aide d’une grue mobile deux essieux.

Assemblage des équipements (échelles, supports d’antennes, plateformes, cerces vertes) sur la structure principale.

Assemblage des antennes et des modules RF (pas de 1800MHz pour ce nouveau site).

Vue d’ensemble des sections inférieur et 2 assemblés.

Vue de dessus de la section supérieur.

Gros plans sur la structure principale supérieure équipée de tous ces éléments.

Grue mobile (4 essieux) qui a déjà servie pour le montage d’un pylône tube Free Mobile dans un précédent reportage que vous pouvez découvrir ici.

Déploiement de la grue mobile.

Levage des deux sections inférieur du pylône.

Un technicien détache la grue du pylône.

Levage de la section supérieure pour assembler les deux plateformes de travail.

Élévation de la structure avec le câblage et l’outil pour boulonner la section.

Le positionnement de la section supérieure s’effectue avec beaucoup de précaution. La manipulation de la structure par le grutier est extrêmement minutieuse pour pouvoir positionner les deux sections face à face.

Boulonnage de la section supérieur par les techniciens sur des petites plateformes de travail provisoires.

Enfin, un technicien détache la grue du pylône.

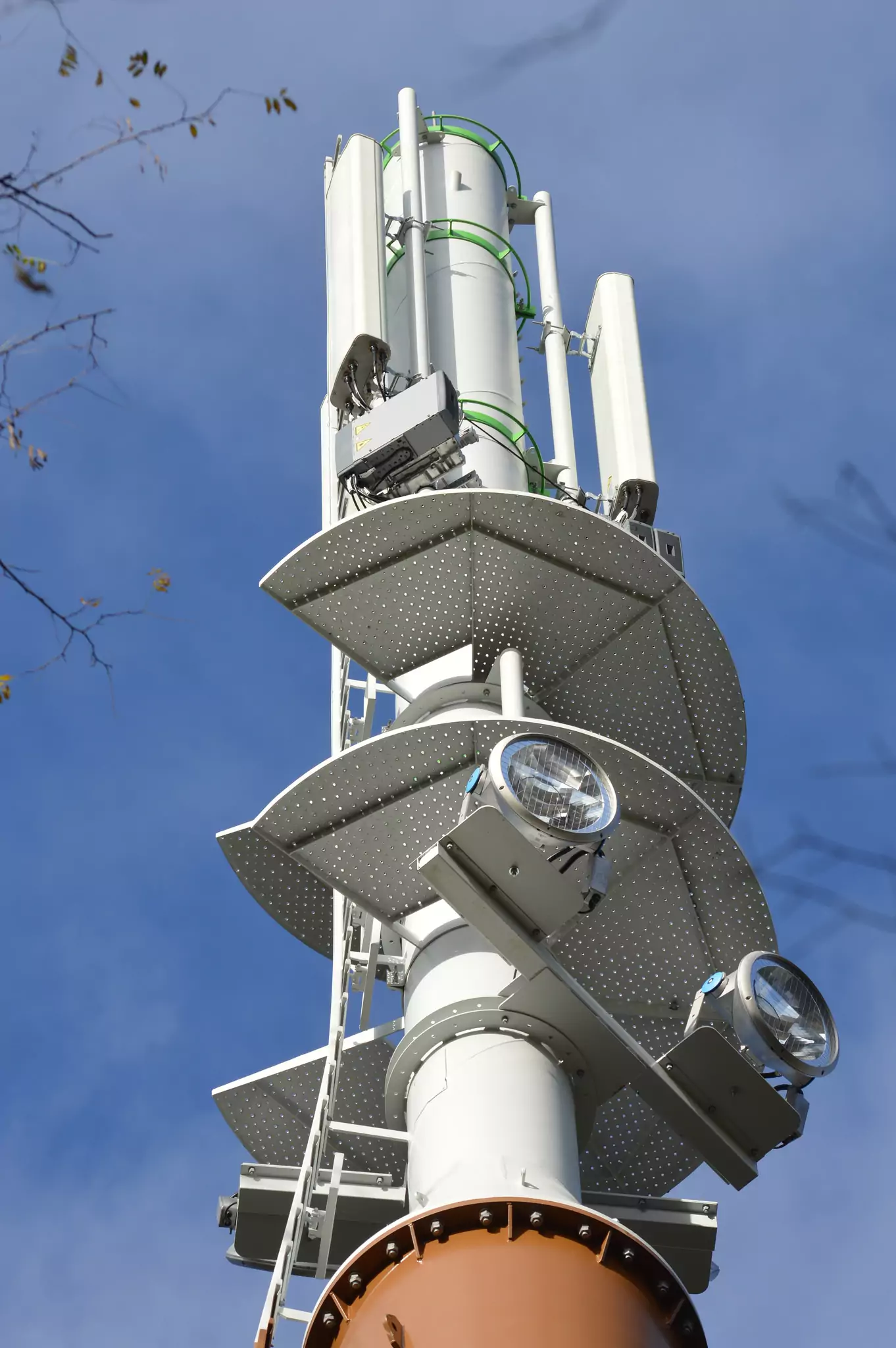

Ci-dessous, plusieurs photos de l’antenne Free Mobile et des ses équipements au sol.



Merci à @LotusV7.

Pour découvrir de très nombreuses photos (en très haute qualité), rendez-vous sur le compte Flickr de Lotus.
