Démontage-nettoyage de la télécommande

Ce tuto s’adresse aux utilisateurs de la Freebox HD qui rencontrent des problèmes de fonctionnement des boutons.

Point important : débarassez-vous des piles d’origine !!
Même si elles ne sont pas déchargées, même si elles ne présentent pas de traces de coulure, elles sont de mauvaise qualité et vont de toute façon suinter assez rapidement !!

Remplacez les piles oranges fournies avec la freebox HD par des piles AAA, de bonne marque, ce sont des soucis en moins !!


Si c’est trop tard et que déjà certains boutons fonctionnent mal ou plus du tout, voici comment procéder pour un nettoyage en profondeur de la télécommande.

Attention, opération à n’entreprendre que si vous n’avez pas peur de bricoler, si vous avez déjà ouvert des télécommandes, et si vous être près à payer 10 euros pour en commander une neuve si ça foire et que vous détruisez la votre.
Attention de disposer d’un tournevis à tête fine, autrement vous allez marquer le plastique de la coque lors du démontage....

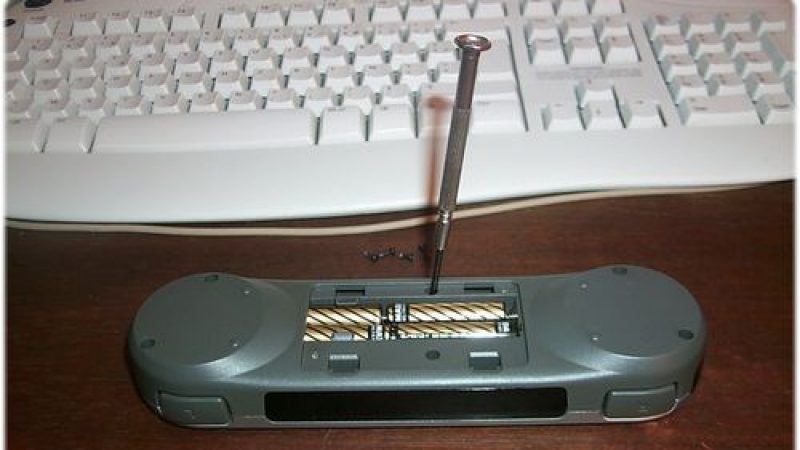

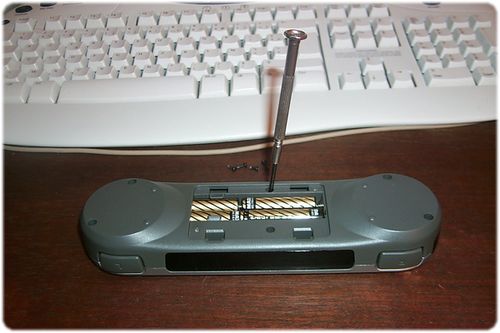

  • Dévissage normal, 6 vis à enlever dont deux dans le logement des piles. Tournevis : petit cruciforme.



LE élément important de ce mini-tuto : par où attaquer l’ouverture !

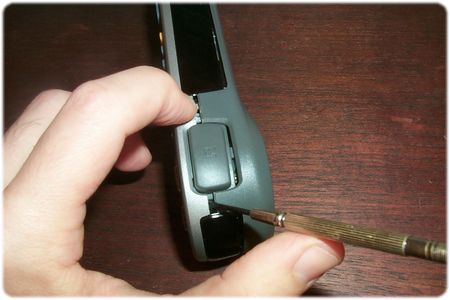

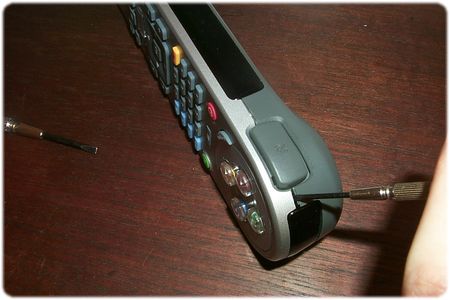

Un endroit très simple et efficace : entre le bouton Right et la fenêtre de devant des diodes.


Un tournevis très plat.
Je le mets sur la fente et je fais très doucement un peu tourner de gauche et de droite, et il passe très facilement.



  • L’ouverture ensuite :

-  De l’autre coté du bouton Right, je pousse sur la coque argentée pour que l’ergot qui se trouve là s’enfonce un peu dans la télécommande.

-  et en même temps avec le tournevis je fais délicatement levier.


Sans forcer, et très vite le clips où j’ai le doigt se déboite, et là c’est gagné !
Il n’y a plus qu’à faire le tour de la télécommande, il y a 4 clips en tout.



Lorsque les 4 clips sont déclipsés, on peut séparer les deux coques.

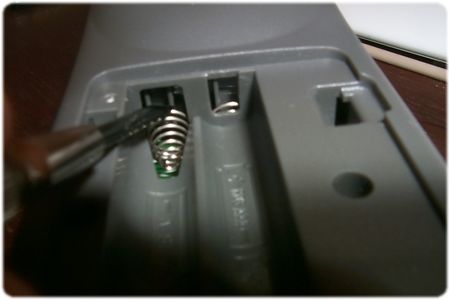

Si ça résiste un peu, ne pas forcer, ce sont les deux spires de contact des piles qui bloquent un peu.
Les aider alors à sortir de leur logement, avec le tournevis.

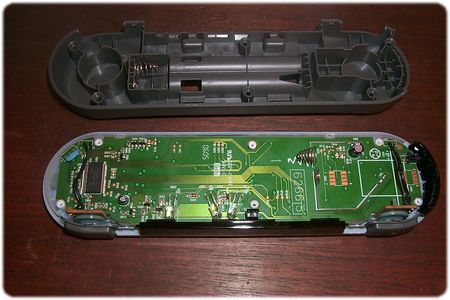

  • Voila la télécommande ouverte.

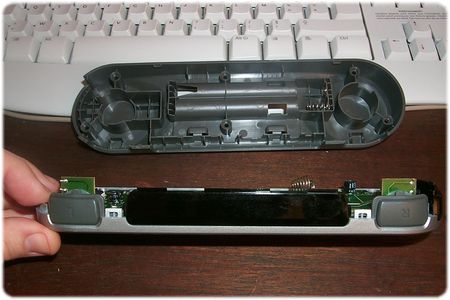

On voit les deux clips de ce coté, les deux autres sont au même emplacement de l’autre coté.



  • Je désassemble le tout.
C’est bien conçu et de bonne qualité apparemment, rien à avoir avec la télécommande de la v4 en bakélite !



  • On passe aux choses sérieuses : le lavage.

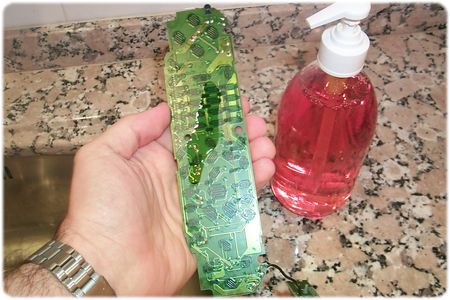

un peu de Paic Citron (ça parfume), un peu d’eau, et avec le doigt je savonne consciencieusement tous les contacts noirs du circuit imprimé.


Edit : alternative : un bon dégraissage à l’alcool à 90° ça le fait aussi, et c’est plus prudent si l’on est pas trop bricoleur
Moi j’y vais carrément à l’eau savonneuse mais bon, je nettoye mes télécommandes depuis bientôt 30 ans, j’ai l’habitude et j’assume les risques.
Optez plutôt pour la sécurité de l’alcool si c’est votre première expérience

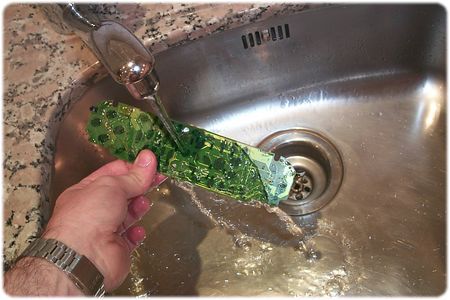

  • Après le lavage, le rinçage !
Oui-oui, sous l’eau, on a pas peur !!


Bon, c’est clair que la face à rincer est celle où il n’y a pas les composants, et faut faire ça délicatement, s’agit pas de plonger le circuit imprimé dans une bassine hein

Mais bon, s’il y a un peu d’eau sur les composants (et il y en aura par force), ce n’est pas bien grave

Edit : pas besoin de rinçage bien sur si vous avez utilisé de l’alcool. Vérifiez bien qu’il ne reste plus le moindre dépot sur les contacts, sans y mettre les doigts. Utilisez un reflet de lumière pour être bien sur.

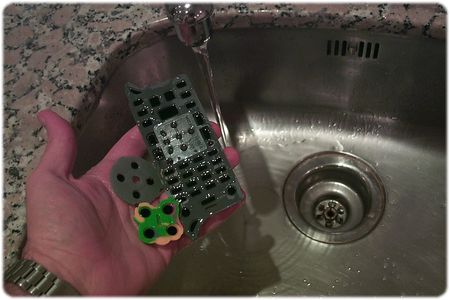

  • Rebelote avec les caoutchoucs souples :
Savonnage minutieux au savon des contacts noirs, bien insister sur les replis, et rincer à l’eau.


Le carré central est doté d’une plaquette de plastique transparent assez rigide, elle ne gène pas, elle peut aller sous l’eau.
Edit : là je recommande l’eau savonneuse, car de l’alcool sur du plastic souple il faut un peu se meffier, et surtout pour aller déloger la crasse poisseuse jusqu’au fond des replis de caoutchouc il faut y aller franco !

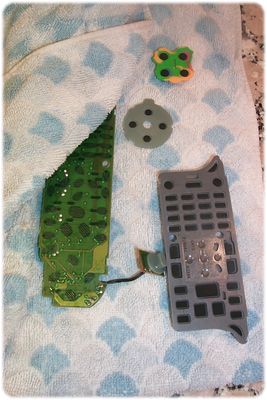

  • Maintenant le séchage.
Faire attention d’utiliser un tissus, pas un sopalain qui laisserai des fibres et de la peluche.
Essuyer délicatement mais très bien, et partout !
C’est facile sur le circuit imprimé, mais surtout bien insister dans les interstices des caoutchouc, il ne fait pas laisser d’humidité dans la télécommande fermée.
Faire le nécessaire, en appuyant sur les boutons et en pressant la serviette dessus, qu’il ne subsiste pas la moindre petite trace d’eau dans les replis.



  • On attaque le remontage.

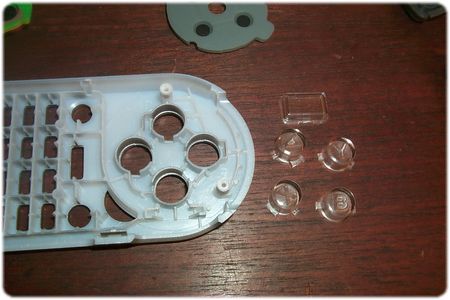

Commencer par placer les 5 petites coques transparentes, si faciles à oublier
Pratique : les boutons XYAB ont chacun une disposition d’ergots qui rendent impossible de les mettre dans le mauvais trou ou dans un mauvais sens.

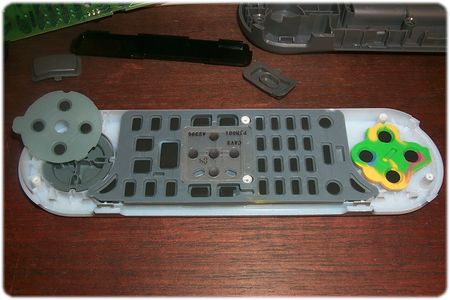

Placer ensuite en couches les différents éléments.
Pour les boutons de couleurs, faire attention de placer le rouge en pointe

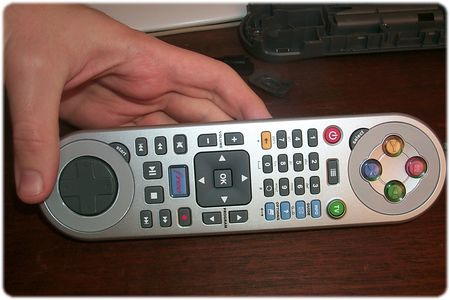

  • Après avoir remis le circuit imprimé sur les caoutchouc, et avant d’aller plus loin, vérifier sur la face dessus si tout est bien à sa place.
Il suffit de maintenir le circuit imprimé avec les doigts, tout doit tenir.



Placer les deux supports latéraux des boutons L et R dans leurs logement, ils sont maintenus tout seul.
Sur les petites plaquettes verticales, les deux fils noirs soudés sont en haut.


Une fois les deux plaquettes dans leurs logements, remettre les boutons L et R dessus, sans se tromper de boutons, L à gauche, R à droite, et de sens.
Remettre enfin les deux plastiques noirs cachant les diodes émettrices.

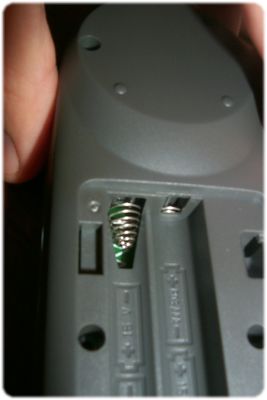

Enfin remettre les deux coques l’une sur l’autre, en veillant à ce que les spires des piles passent bien dans leur logement.



Clipsez, puis revissez, et terminé !

Plus qu’à recommencer l’année prochaine lorsque la télécommande se sera encrassée à force d’être utilisée quotidiennement

Edit : ajout de l’alternative du nettoyage à l’alcool du circuit imprimé, au lieu d’utiliser de l’eau savonneuse.

Auteur : visaster
Publié le 03 février 2008 à 17h19 par Bertrand Hersent
